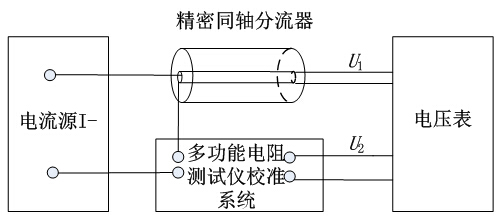

系統的測試結果，驗證采樣電阻電路。參考《 JJG l66—93 直流電阻器》檢定規程采用伏安法進行校準，以驗證多功能校準系統的準確度是否符合設計的技術指標?？烧{(diào)恒流源提供了測試的電流，量程為 0～600 A；電流轉換器和電壓表一起組成了電流測量標準裝置。整個校準方案測試系統構成

采樣電阻誤差，為 75 mΩ 時不同測試電流下的實際采樣電阻值，其相對誤差小于 0.003％。表4 為固定測試電流 100 A 時模擬大功率電阻不同阻值時的誤差，從表中可看出，其相對誤差都在 0.004％ 內。這是由于系統采用的器件件如直流比較儀、差分采樣放大器、信號放大器、D/A 轉換器等都是高線性度元件，保證系統的高線性度。經過多次及不同阻值及電流下的測試驗證，系統模擬輸出電阻準確度都能在 0.02% 范圍內，符合設計要求。

采樣電阻多功能校準系統校準裝置框圖。數據分析，多功能校準系統校準裝置對系統進行校準測量。電流測量誤差：表 1 為 20 A 量程下在不同電流測試時的相對誤差，相對誤差小于 0.011%。為 100 A 量程下在不同電流測試時的相對誤差，相對誤差小于 0.01%。

  結論設計的多功能采樣電阻測試儀校準系統在傳統電流型有源模擬電阻器有所創新，采用精密仿真電阻技術和大電流測量技術，并將三類儀器檢定裝置合并，電阻值可設置范圍廣，可模擬連續 1uΩ~3.75Ω 任意電阻值，達到 10nΩ 的分辨力和 0.02 級的精度；測試電流范圍大，最高可達 600 A 和 0.02 級的精度，相關技術指標已達到國內行業內領先水平，滿足三類儀器的檢定要求，已廣泛應用于回路電阻測試儀、直阻儀和接地導通電阻測試儀等儀器的檢定工作。
